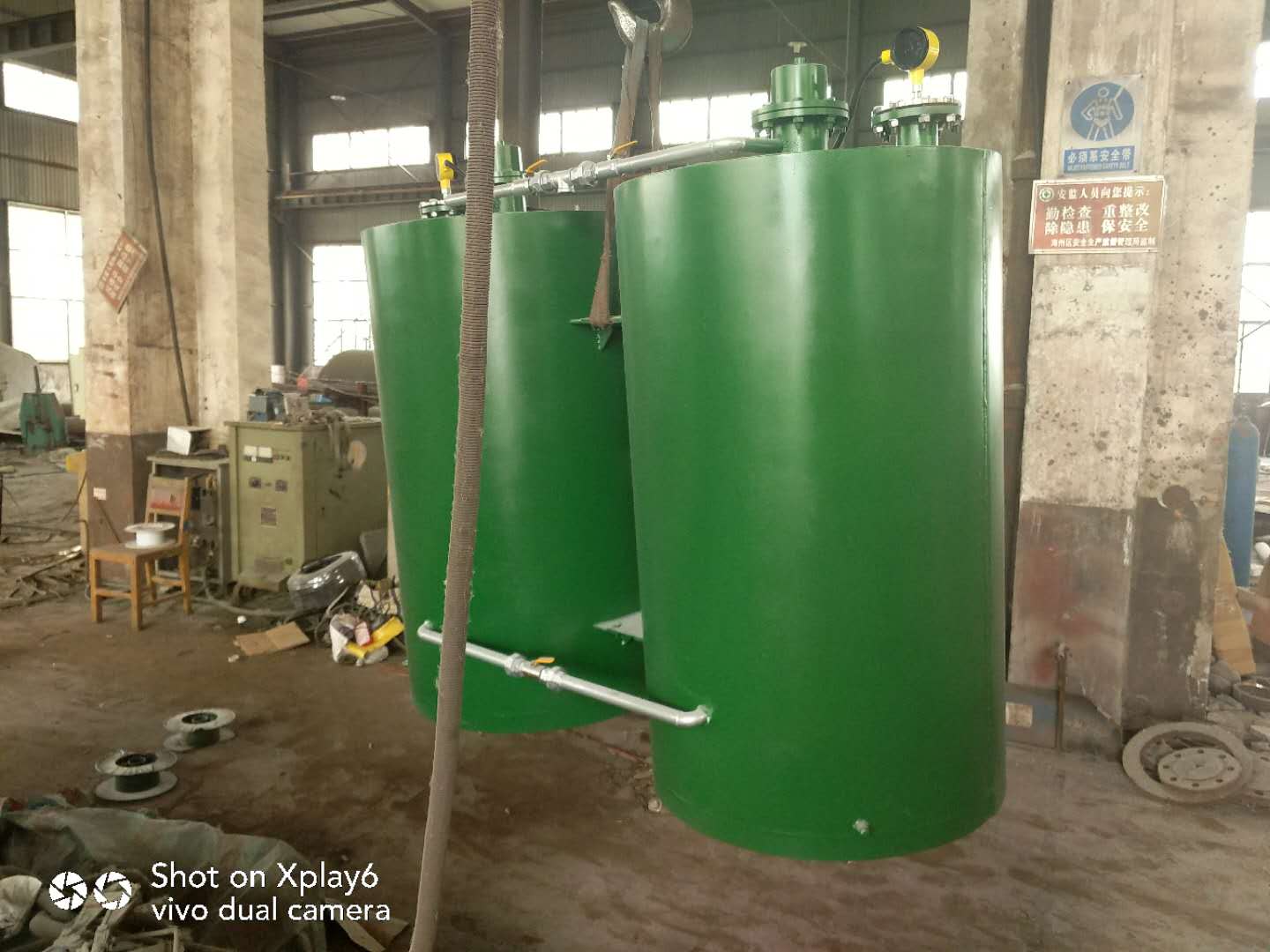

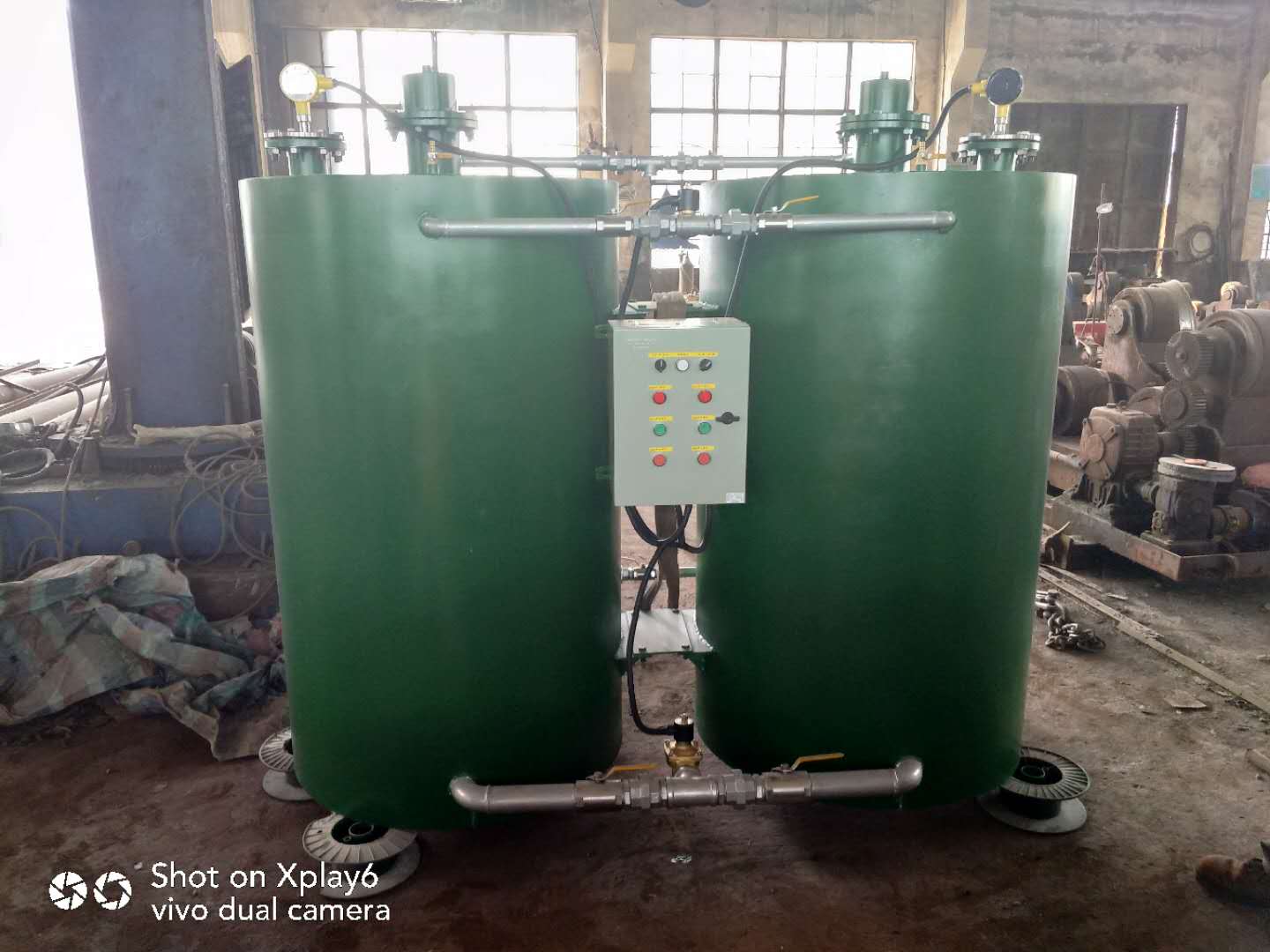

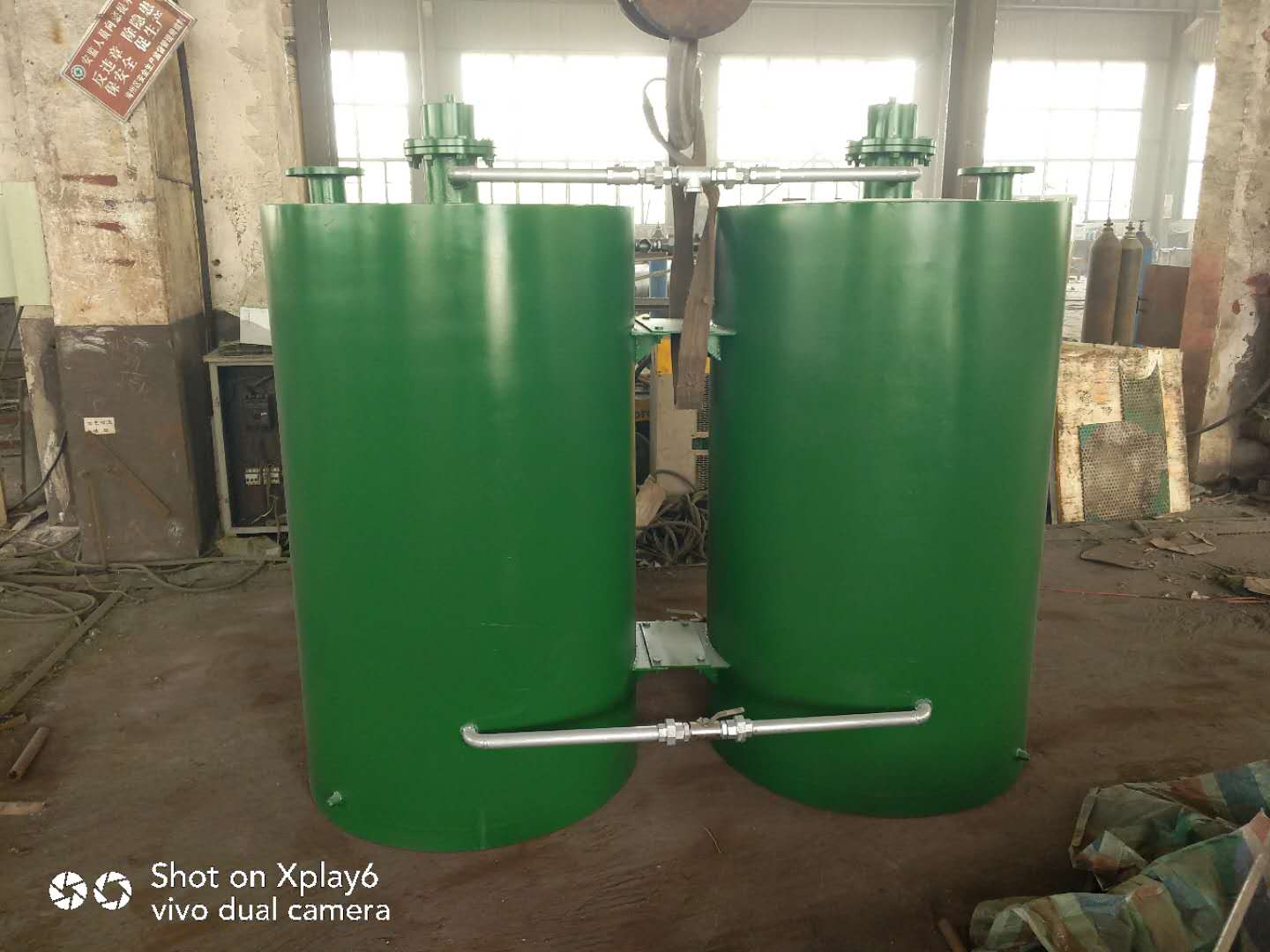

真空保持器

真空保持器適用於各種用途的自吸式（負壓吸水）水泵裝置及水泵站，水廠濾池虹吸管，以及其它虹吸導水管的抽真空及保持真空。水泵真空保持器采取水氣置換原理利用自動排水抽氣引水的方法等。
  • 內容詳情

真空保持器用途：

水泵真空保持器適用於(yu) 各種用途的自吸式（負壓吸水）水泵裝置及水泵站，水廠濾池虹吸管，以及其它虹吸導水管的抽真空及保持真空。使停泵與(yu) 開泵的中間環節減少，時間縮短，可遙遙啟動未運轉泵供水。 开yun体育官方网入口ZBQ型水泵真空保持器是WDF型水泵真空保持器的派生設計，克服了舊WDF型水泵真空保持器換氣時乏汽易返回泵體(ti) 的缺陷，縮短抽氣時間，遙遙水泵吸水管快速形成真空；水泵真空保持器采取水氣置換原理利用自動排水抽氣引水的方法，達到自動形成和自動保持非自灌式水泵或虹吸管的真空，具有一台保持器同時供多台水泵遙遙的能力，比傳(chuan) 統的真空泵抽氣引水方法遙遙、方便、節能；解決(jue) 了各類吸水式水泵裝置和水泵站的無底閥自動引水的願望。 水泵真空保持器屬自動運行，無需專(zhuan) 人操作；工作中僅(jin) 需少量自來水（用後的自來水仍可流回水池繼續它用）和少許的單相（220V）電能。水泵真空保持器是給水排水泵站、淨水廠濾池虹吸管，以及其它虹吸管導水等實現節能和微機自動化控製的理想新設備，同時不失為(wei) 目前遙遙內(nei) 外在非自灌式泵站保持水泵真空的理想設備。

水泵真空保持器安裝與遙遙：

1、水泵真空保持器宜設在水泵間的一角，將置換罐放在鋼支架上。支架頂麵應高於水泵頂麵0.2－0.5米，並水平，使置換罐放置平穩，再接連吸氣管，自來水管和排水管等各條管道及所配閥件。

2、應水泵真空保持器為部件運輸狀態，則到現場後需拚裝成型，其方法如下：

（1）將罐體放在支架上，調整兩罐間距裝下環路，不擰緊；

（2）裝中環路調整兩置換罐角度，使其和中環路兩活接相吻合並將其擰緊，再將下環路擰緊；

（3）裝開關閥芯，並取出其運輸用固定銷；

（4）裝過水管成形。

3、水泵真空保持器的排水管宜單遙遙設管道接入吸水池或吸水井，在向著置換罐方向不應出現下坡段，管直徑為50毫米，出水口應低於池中較低水位0.5米（如單遙遙設置管道確有困難時，亦可就近與兩台水泵吸水管連接）。

4、水泵與置換罐之間連接的吸氣管道，在向著置換罐方向不應出現下坡段。各類管道的管接頭應遙遙不露氣、不露水。

5、安裝在水泵頂部的閘閥，平時置於常開位，僅在維修水泵時將其關閉。

6、單向止水排氣閥在啟動水泵送水時自動關閉，停止送水時自動開啟，不需人操作。 水泵真空保持器附說明：對水泵係統應在水泵排氣管上加設“單向止水排氣閥”一個，與安裝在水泵頂部的閘閥串聯，該閥在啟動水泵運轉時自動關閉，防止壓力水進入水氣置換罐，在水泵停止運轉時自動開啟，使進入水泵的氣體上升至置換罐，可使水泵保持真空狀態（此閥由开yun体育官方网入口公司遙遙）。

7、對有水封環的水泵，其水封管應與自來水連接，以遙遙水泵盤根內經常處於水封狀態。

8、安裝完畢後，檢查管路是否有露水露氣處，如無，即可向置換罐內注水遙遙。

9、水泵或虹吸管形成真空及保持真空

（1）接通水源，開啟兩罐上的自來水管開關閥⑵和手動注水閥⑴，開始向兩罐內同時注水，當注水已滿並稍有溢流時，在關閉手動注水閥⑴，注水工作即告結束。

（2）將水泵頂部吸氣管上的閘閥置於開啟位。

（3）將各置換罐上的手動進氣閥⑶置於開啟位。

（4）先開啟某一置換罐上的手動出水閥⑷，此罐即開始進行水氣交換工作。

（5）間隔一分鍾左右再開啟另一置換罐上的手動閥⑷，至此已開啟或關閉的手動閥立即固定下來，以後的注水工作和水氣置換工作均將自動進行。

突出優勢

水泵真空保持器特點：

水泵真空保持器采取水氣置換原理用排水抽氣引水的方法，達到自動形成和自動保持非自灌式水泵或虹吸管的真空。具有一台水泵真空保持器同時供多台水泵遙遙的能力。 水泵真空保持器為自動運行，不需人操作，也不需要電能，工作中僅需少量自來水（用後的自來水仍可流回水池繼續遙遙）。它是給水排水泵站、淨水廠濾池虹吸管，以及其他虹吸管導水等實現節能和微機自動化控製的理想新設備。

工作原理

水泵真空保持器構造及工作原理：

1、水泵真空保持器構造

水泵真空保持器由水氣置換罐、注水排氣係統即排水係統即排水吸氣係統三部分組成。

（1）水氣置換罐 是儲(chu) 存置換用水體(ti) 和被吸入氣體(ti) 的密封罐。罐內(nei) 裝有水位浮子、止水浮子和止水浮子限位罐。本產(chan) 品采用雙罐結構，在工作時遙遙換氣的可*遙遙，在檢修時互為(wei) 備用。

（2）注水排氣係統 由手動注水閥、注水閥、注水開關(guan) 閥、注水管及排氣閥等組成。

（3）排氣吸氣係統 由止水封頭、排水口、排水管、手動排水閥以及吸氣管、進氣閥等組成。

2、水泵真空保持器的工作原理

水泵真空保持器打開注水閥時，則向罐內(nei) 注入自來水，罐內(nei) 水位不斷上升，罐內(nei) 氣體(ti) 受壓，自動開啟罐頂的排氣閥，將罐內(nei) 氣體(ti) 排出。當罐內(nei) 水位上升到限定高度時，利用水位浮子和止水浮子操縱注水開關(guan) 閥，自動關(guan) 閉注水閥，停止注水。並同時打開止水浮子閥，罐內(nei) 的水在重力作用下，經排水管排出，罐內(nei) 形成真空，將需要抽氣的水泵和其吸水管內(nei) （或虹吸管內(nei) ）的空氣通過吸氣管、進氣閥、吸入置換罐內(nei) 。當罐內(nei) 水位下降至限定高度時，由於(yu) 水位浮子和止水浮子的作用，在排水管內(nei) 的吸水引力作用下，使止水浮子閥關(guan) 閉排水口，停止排水。在停止排水的同時，由止水浮子限位管操縱注水開關(guan) 閥打開注水閥，開始注水。此後進入循環過程，使被抽氣的係統充滿水並一直保持真空狀態。

技術參數

水泵真空保持器特殊規格可以根據用戶需求另行安排設計方案！有意者聯係我們(men) ！

水泵真空保持器選型:
一台水泵真空保持器可同時保持4－6台水泵的真空。保持真空時本產品與水泵型號，大小無關；形成真空時間的長短，則與吸水管和水泵容積大小、吸程高低有關。

水泵真空保持器產品型號即參數：
水泵真空保持器型號
ZBQ-1
ZBQ-2
ZBQ-3
規  格
Ø600x1200x2
Ø750x1300x2
Ø900x1450x2
容  積（m3）
1.0
1.2
2.0
抽氣量（m3）
0.85/5min
0.90/5min
0.95/5min

水泵真空保持器合理的選型見下表：
水泵真空保持器吸水管直徑mm
<300
350
400
450
500
600
700
800
吸水管長度L（m）
ZBQ-1型
L<17
L<12
L<10
L<8
L<6



ZBQ-2型


L<14
L<11
L<9
L<6


ZBQ-3型



L<16
L<12
L<10
L<8
L<6

水泵真空保持器圖表說明：

1、需要保持真空的水泵台數遙遙過6台可升遙遙選用，小於(yu) 3台或供水遙遙率要求較低者可降遙遙選用；

2、用於(yu) 濾池虹吸管抽真空時，宜選用WDF—96C型；

3、吸水管長度直徑大於(yu) 表中所列數值時，僅(jin) 形成真空時間略長，對保持真空並無影響。

注意：以上真空保持器技術規格參數僅(jin) 供參考以實際設計為(wei) 主。
