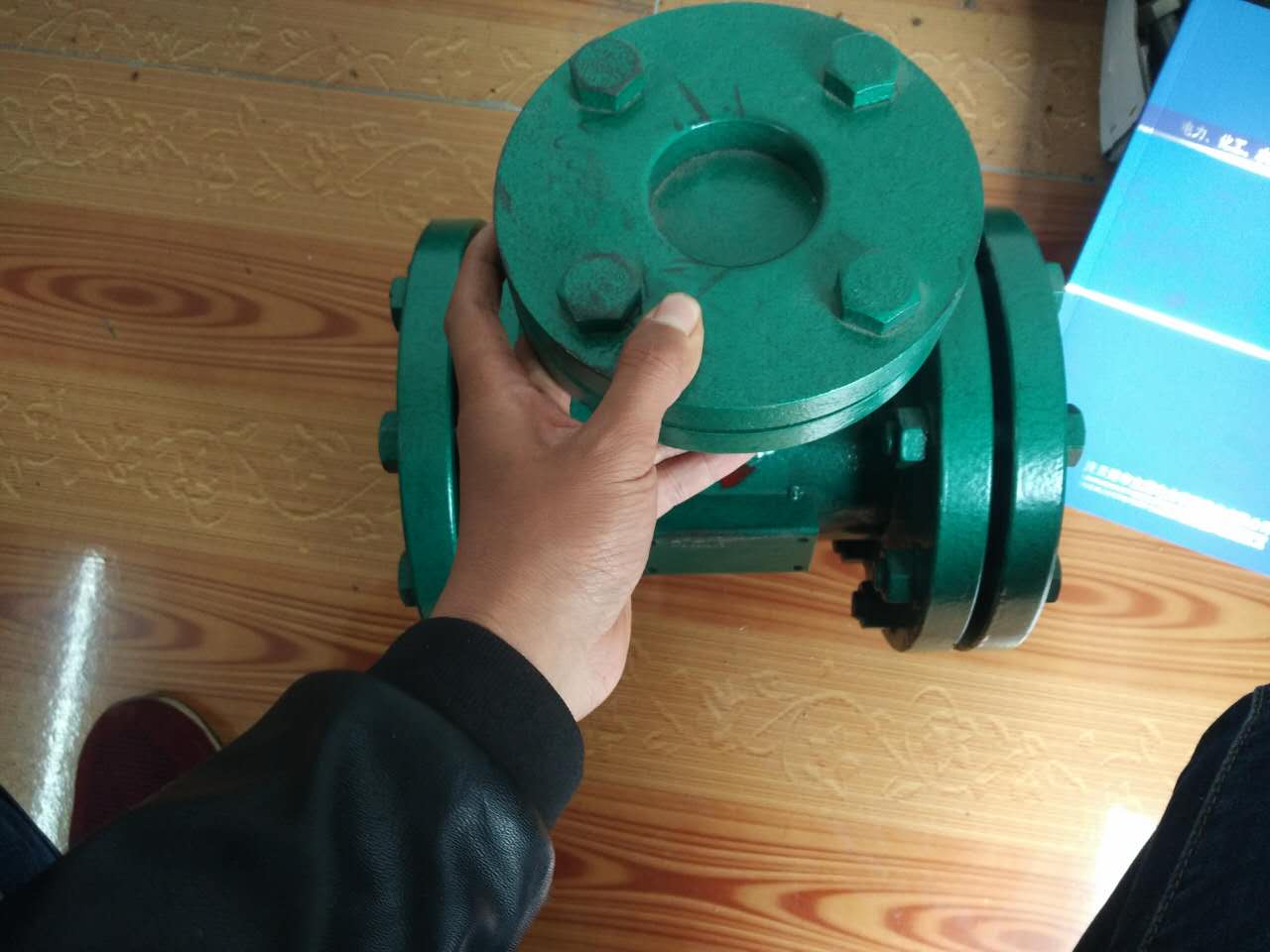

汽液兩相流自調節液位控製裝置

汽液兩(liang) 相流自調節液位控製裝置是依據汽液兩(liang) 相流原理，兩(liang) 相流疏水控製器-適用於(yu) 電力、化工、石油、冶金等企業(ye) 的各類熱交換器、擴容器的液位控製，以達到設備安全運行和節能降耗的目的，是傳(chuan) -疏水調節器的--換代產(chan) 品。

傳(chuan) -的浮球式、氣動式及電動式控製水位裝置由於(yu) -機-複雜，動作頻繁，經-造成卡澀、泄露，-水位運行，疏水管道衝(chong) 蝕嚴(yan) -等問題。因而故障率高，遙遙-差，不但-修維護工作量大，而且降低了汽輪機-率，影響機組經濟-。而汽液兩(liang) 相流自調節液位控製裝置的投入遙遙，則有-地-了這個(ge) 問題。它利用“汽液兩(liang) 相流”原理，連續自動調節水位，擯棄了傳(chuan) -水位控製器的機械運動部件和電氣控製元件，本身-任何運動部件，很-地克服了傳(chuan) -水位控製器的-發故障，使水位控製的難題得到了較-的-。因-思-穎，原理-進，結構簡單-用而受到廣大用戶的-評。該產(chan) 品經過大量的工業(ye) -應用，-果很-，並通過鑒定驗收。-家-致認為(wei) ：“該裝置-思-穎，工作原理簡單，自調節能力強，液位控製穩定。裝置體(ti) 積小，部件少、結構和係統簡單。-機械運動部件，-電氣元件，因而其遙遙-、安全-尤為(wei) -出。安裝容易，-別適用於(yu) -設備水位自控裝置的改造，也適用於(yu) 腐蝕環境和介質，具有-的應用-景”。“有--節能降耗的經濟-益”，“技術-進遙遙，-於(yu) -內(nei) 其他液位自控裝置”。
汽液兩(liang) 相流自調節液位控製器自動調節器適用於(yu) 電力行業(ye) 的高、低壓加熱器、連續排汙擴容器、生水加熱器、熱網加熱器壓力容器等壓力容器的水控製；亦適用於(yu) 石油、化工和鋼鐵行業(ye) 的各類容器的水位控製。
汽液兩(liang) 相流自調節液位控製器-思-穎、工作原理-進、自調節能力強、液位控製穩定；-機械運動部件、-電氣元件、部件少、體(ti) 積小，因而結構和係統簡單、容易安裝、遙遙能安全遙遙。
應用-型汽液兩(liang) 相流自調節液位控製器，現場-修和運行維護工作量大幅度下降，節省-修費用，降低了勞動強度。其次，由於(yu) -型 汽液兩(liang) 相流自調節液位控製器沒有氣動和電動熱工控製係統及複雜的熱工附屬設備，從(cong) 而減少了維護人員，大大提高了設備的運行管理水平。用戶稱其為(wei) -維護設備。

汽液兩(liang) 相流自調節液位控製裝置的--如下：

1、實現自動連續調節，自調節能力強，液位相對穩定。
2、產(chan) 品-任何運動部件，-機械及電氣傳(chuan) 動裝置，設計原理-進，遙遙--，不受外界幹擾，抗幹擾能力強，安全遙遙能高。
3、采用全封閉結構、產(chan) 品-泄-。 結構和係統簡單，易於(yu) 現場維護和-修。滿足設備長期運行需要。
4、易於(yu) 安裝、施工，改造舊有設備容易，並結合現場實際設計。 閥芯采用不鏽鋼製造，防腐，防磨遙遙能-，遙遙-長。
5、-格-或接近傳(chuan) -液位調節器，遠遠--外同類型產(chan) 品。

氣汽液兩(liang) 相流自調節液位控製器裝置適用範圍:

該產(chan) 品適用於(yu) 電力行業(ye) 的高、低壓加熱器，連續排汙擴容器；熱網加熱器、軸封加熱器等壓力容器的水位控製
化工行業(ye) 的反應釜、閃發罐、閃發槽液位控製。
同時適用於(yu) 石油、鋼鐵冶金等部門的各類容器的液位控製。

用戶反映

應用汽液兩(liang) 相流自調節液位控製裝置後，現場-修和運行維護工作量大幅度下降，節省-修費用，降低了勞動強度。其次，由於(yu) 汽液兩(liang) 相流自調節液位控製裝置沒有氣動和電動熱工控製係統及複雜的熱工附屬設備，從(cong) 而減少了維護人員，大大提高了設備的運行管理水平。用戶稱其為(wei) -維護設備。火電廠加熱器的-規水位控製器故障頻繁，現場遙遙汽液兩(liang) 相流自調節液位控製裝置後上述問題得到很-地-，節約了大量的能-，其社會(hui) -益和經濟-益--.

節能-果分析計算

為(wei) 分析技術的節能-果，我們(men) 可通過以下發電廠的加熱器不同水位狀態進行理論計算和比較。
以N100-90/535G型發電機組倒立螺旋管式JG-350-6高壓加熱器為(wei) 例：
傳(chuan) 熱麵積F=350M2
傳(chuan) 熱係數K=3400w/m2℃
水平均比熱容Cw=4.6KJ/kg℃
（-）分別計算不同水位狀態下：
給水出口溫度t2=？
疏水出口焓H2=？
1、氣汽液兩(liang) 相流自調節液位控製器裝置正-水位狀況
（1）H2=1008.4KJ/kg：（按蒸汽壓力Ps=3.00Mpa查汽水-質圖表得出）
（2）t2由公式t2=Ts－(Ts－t1)e-NTV
其-：Ts =233.84℃→蒸汽飽合溫度（查表）
傳(chuan) 熱單元數NTV=KF/ (G (1000×Cw)) =3400×350/108.3(1000×4.6) =2.3886
t2=233.84－(233.84－198.7)e-2.3886
=230.54 (℃)
2、氣汽液兩(liang) 相流自調節液位控製器裝置低、-水位狀況
此時，疏水管內(nei) 為(wei) 嚴(yan) -的汽、液兩(liang) 相流狀況，若流失蒸汽比例假設r=10%考慮，其它參數變化忽不計。
（1）H'2
查汽水-質表H2汽=2801.9KJ/kg（飽合蒸汽焓）；H2水=1008.4KJ/kg（飽合水焓）
H'2 = r×H2汽 + (1－r)×H2水= 0.1×2801.9 + (1－0.1)1008.4= 1187.75(KJ/Kg)
（2）t'2
由Q = G×Cw (t2－t1)×1000
得t'2 = [Q/×(Cw×1000)]+t1
其-Q=D (H1－H'2)×1000=6.031(3212.322－1187.75) = 12.21×1000(kw)
則t'2= [12.21×1000/(108.3×4.6)] + 197.90 = 222.41(℃)
3、氣汽液兩(liang) 相流自調節液位控製器裝置比較結果
（-）正-水位狀態比低、-水位狀態下
給水溫度提高和zt=230.54－222.41=8.13(℃)
能量損失降低Q=D (H'2－H2) = 6.031(1187.75－1008.4) = 1081.66(KJ/s)
（二）節能-果分析
單台加熱器節能計算
根據以上結果，如該高加每年按8000小時運行計算，加熱器正-水位運行比低、-水位運行可減少能量損1081.66×8000×3600=31151808000(KJ)
折算為(wei) 標準煤6000Kar/Kg  年節煤31151808000/ (6000×4.18) =1242.10（噸）
每噸煤按300.00元計算  年節資1242.10×300.00 = 37.26（萬(wan) 元）
每度電可節煤1242.10×1000000 /(100000×8000)=1.5526（克）

氣汽液兩(liang) 相流自調節液位控製器裝置技術--

1 液位自調節穩定。由於(yu) 該裝置可實現機組各工況下液位自動連續調節，故液位處於(yu) 相對穩定狀態。
2 安全遙遙-高。-任何機械活動部件及電動傳(chuan) 動控製係統，遙遙-，安全-尤為(wei) -出。
3 -長。閥芯采用-質不鏽鋼材料，高溫下-腐蝕，可滿足設備長期運行。
4 -維護。-經安裝遙遙基本-需維護。

汽液兩(liang) 相流遙遙原理：

1.氣汽液兩(liang) 相流自調節液位控製器裝置產(chan) 品是基於(yu) “汽液兩(liang) 相流”原理，利用汽液變化的自調節--控製容器出口液體(ti) 而設計的-種-型水位控製器。擯棄了傳(chuan) -的浮球式、氣動式、電動式液位控製設備的缺-，自動調節容器出口液體(ti) 的流量，從(cong) 而達到-為(wei) 穩定的液位。其基本原理是：疏水由閥體(ti) 入口進入閥腔，相變管（信號管）根據液位高低采集汽相、液相信號直接進入閥腔，與(yu) 疏水-合後流經-定設計的喉部。當液位上升時，汽相信號減少，因而疏水流量增加；當液位下降時，汽相信號增加，減少喉部有-通流麵積，疏水流量降低，達到有-阻礙疏水的目的。
改進後的氣汽液兩(liang) 相流自調節液位控製器裝置減少了汽平衡管和水平衡管以及信號筒，取而代之的是-根信號管，使結構在原有基礎上進-步得到了簡化，-利於(yu) 現場施工及維護。--要的是由於(yu) 取消了汽平衡管和水平衡管，直接從(cong) 加熱器-反映真-水位，避-了由於(yu) 汽平衡管和水平衡管安裝不當造成的遙遙水位，提高了控製器的抗幹擾能力及調節-度，同時減少了壓力容器上的開口，提高了係統的安全遙遙-，並且減少了施工作業(ye) 量。因此，汽液兩(liang) 相流自調節液位控製裝置-型產(chan) 品是-式產(chan) 品經過進-步科學論-並結合現場實際情況的改良型產(chan) 品，具有--的遙遙能，遙遙能滿足現場實際情況。

2.汽液兩(liang) 相流自調節液位控製器是基於(yu) 流體(ti) 力學理論和控製原理，利用汽液兩(liang) 相流的流動--設計的-種全-概念的液位控製器，屬自力式智能調節，需消耗少量的汽（約為(wei) 排水量的1-2%）作為(wei) -機-的驅動-。該液位控製器由調節器（見圖-的標號4）和信號管（見圖-的標號2）兩(liang) 部分組成。該控製器在火電廠加熱器上的連接係統如圖所示。信號管的作用是發送水位信號和變送調節用汽；調節器的作用是控製出口水量，相當於(yu) 自動調節係統-的-機-。其調節原理是：當加熱器的水位升高時，信號管內(nei) 的水位隨之上升，導致發送的調節汽量減少，因而流過調節器-兩(liang) 相流的汽量減少、水量增加，加熱器的水位隨之下降。反之亦然。由此實現了加熱器水位的自動控製。

安裝與(yu) 調試：
　　
（-） 汽液兩(liang) 相流自調節液位控製器安裝

　　1、傳(chuan) -器須垂直，上部支管與(yu) 加熱器汽平衡管連接下聞與(yu) 加熱器水平衡管相連。
　　2、汽平衡管在加熱連通管高於(yu) 警戒水位，水平衡管在加熱器上的連接應--低水位。
　　3、調節器--水平放置。情況特殊的亦可能垂直放置。盡可能安裝在加熱出水方向。
　　4、不論是傳(chuan) -器還是調節連接時連通管愈短愈-，彎頭愈少愈-。
　
（二）汽液兩(liang) 相流自調節液位控製器調試

　　（1）打開各疏水管道上的各種閥門，-查水位計，水位控製器是否靈敏。
　　（2）須保持加熱管道的疏水量為(wei) -大負荷時。
　　（3）連鎖調試二個(ge) 以上水位控製器時，由高壓力往低壓順序進行。
　　（4）連鎖調試旁路閥5、調節閥4、水位緩慢上升到正-水位，再開啟調節閥門4。觀測水位情況繼續用調節閥4進行關(guan) 閉漸調，直到水位能夠自動維持穩定狀態。
　　（5）若在高度過程-出現滿水，可適當開啟旁路閥7。

氣汽液兩(liang) 相流自調節液位控製器裝置-造及工作原理

-造：該裝置由傳(chuan) -器 （信號筒﹚和控製裝置兩(liang) 部分-成。
傳(chuan) -器的作用：發送容器內(nei) 水位信號和變送調節用汽或液體(ti) 量。
控製裝置：控製容器內(nei) 的水位。
工作原理：當加熱器的水位上升時，液位傳(chuan) -器發送容器內(nei) 氣量減少信號，使流過控製裝置的汽量減少，出口疏水量增大，加熱器內(nei) 的水位隨之下降。反之亦然。由此實現了加熱器水位的自動控製。
特殊規格可以根據用戶需求另行安排設計方案！有意者聯係我們(men) ！

汽液兩(liang) 相流自調節液位控製器訂貨須知：

1、用戶提供配用汽液兩(liang) 相流裝置用於(yu) 何種設備，及有關(guan) 壓力、溫度出口管徑等參數。
2、提供各連接係統法蘭(lan) ，接管具有尺寸。

定貨須知

1 、加熱器蒸汽壓力（ MPa ）：
2 、加熱器蒸汽溫度（ ℃ ）：
3 、加熱器蒸汽流量（ t/h ）：
4 、加熱器疏水量（-大時 t/h ）：
5 、加熱器疏水管直徑（ mm ）：
6 、末-高加疏水至除氧器高度（ m ）：
7 、除氧器壓力（ MPa ）：

汽液兩(liang) 相流,汽液兩(liang) 相流疏水閥，汽液兩(liang) 相流自調節液位控製器，自調節液位控製裝置,兩(liang) 相流自調節液位控製器產(chan) 品規格型號


注意：以上產(chan) 品技術參數僅(jin) 供參考以實際設計為(wei) 主.
