電動旋轉反衝式二次濾網技術解析

電動旋轉反衝式二次濾網技術解析‌

‌一、概述‌

1. ‌核心功能‌：
   • 二次濾網用於進一步淨化經遙遙濾網處理後的循環水，清除懸浮物、泥沙、有機物等雜質（殘留粒徑≤0.5mm），保障凝汽器水室清潔，提升膠球清洗係統回收率（＞90%）‌12。
   • 適用於6MW~300MW火力發電機組冷卻水開式循環係統，適配水質汙染嚴重的江河、湖泊等水源場景‌12。

‌二、產品特點與改進‌

1. ‌傳(chuan) 統濾網缺陷‌：

   ‌類型‌	‌問題‌	‌引用依據‌
   ‌固定式‌	網芯遙遙旋轉，易堵塞（停機清理頻率＞1次/周），清汙效率低（＜50%）‌24。	‌24
   ‌旋轉式‌	齒輪易磨損（壽命＜2年）、傳動係統複雜（露油率＞30%）、維護成本高‌23。	‌23

2. ‌改進型電動旋轉反衝(chong) 式濾網‌：

   • ‌全封閉潤滑係統‌：驅動齒輪與循環水隔離，避遙遙泥沙侵蝕（壽命提升至≥10年）‌34。
   • ‌簡化傳動結構‌：取消油路控製箱、油缸等複雜部件，故障率降低至＜5%‌34。
   • ‌智能控製‌：支持反衝洗間隔（1~24h可調）、衝洗時間（0~10min可調），適應洪峰期高汙染水質‌34。

‌三、結構與工作原理‌

1. ‌核心組件‌：

   ‌部件‌	‌功能‌
   ‌不鏽鋼網芯‌	孔徑0.5~1mm，攔截懸浮物及粘附遙遙雜質（如塑料薄膜、雜草）‌14。
   ‌減速機與傳動‌	驅動網芯旋轉（轉速2~5rpm），實現均勻清汙‌34。
   ‌壓差傳感器‌	監測濾網內外壓差（正常≤400mmH₂O），觸發自動反衝洗（壓差≥500mmH₂O）‌34。

2. ‌工作流程‌：

   • ‌過濾階段‌：循環水經網芯過濾，雜質附著於表麵‌14。
   • ‌反衝洗階段‌：壓差遙遙限時啟動排汙門，高壓水反向衝洗網孔，排出雜質（反衝洗水量≤總流量的10%）‌34。

‌四、規格型號與參數‌

‌五、安裝規範與注意事項‌

1. ‌安裝要求‌：
   • ‌位置選擇‌：可臥式安裝於凝汽器遙遙或循環泵出口，需預留≥100mm間距並加裝補償節‌14。
   • ‌管道直段‌：遙遙直管段長度≥管道直徑（遙遙水流穩定）‌15。
2. ‌調試與維護‌：
   • 投運前需清理管道雜物並進行空載試運行（驗證控製係統響應）‌14。
   • 定期檢查網孔堵塞情況（建議每月遙遙），及時更換磨損刮板‌24。

‌六、訂貨須知‌

1. ‌需提供參數‌：
   • 循環水管通徑（DN）、設計壓力、汽輪機功率‌14。
   • 水質數據：懸浮物濃度、主要雜質類型（如泥沙、有機物）‌14。
2. ‌定製服務‌：
   • 支持非標設計（如EPF-2200適配300MW以上機組），需提供原濾網圖紙及安裝方案‌14。

‌結論‌：電動旋轉反衝(chong) 式二次濾網通過全封閉傳(chuan) 動和智能反衝(chong) 洗設計，解決(jue) 了傳(chuan) 統濾網磨損快、維護難的問題‌34，其模塊化結構適配多種機組功率，建議優(you) 先選型EPF係列並根據水質汙染程度調整反衝(chong) 洗頻率‌12。

膠球清洗裝置及二次濾網係統

膠球清洗裝置及膠球清洗係統是提高汽輪發電機組熱效率的重要設備。主要由收球網、膠球循環泵、裝球器、程序控製係統、清洗膠球及閥門管路等部件組成。它借助水流的作用將直徑略-於(yu) 凝汽器冷卻管內(nei) 徑的清潔膠球擠過冷卻管等。

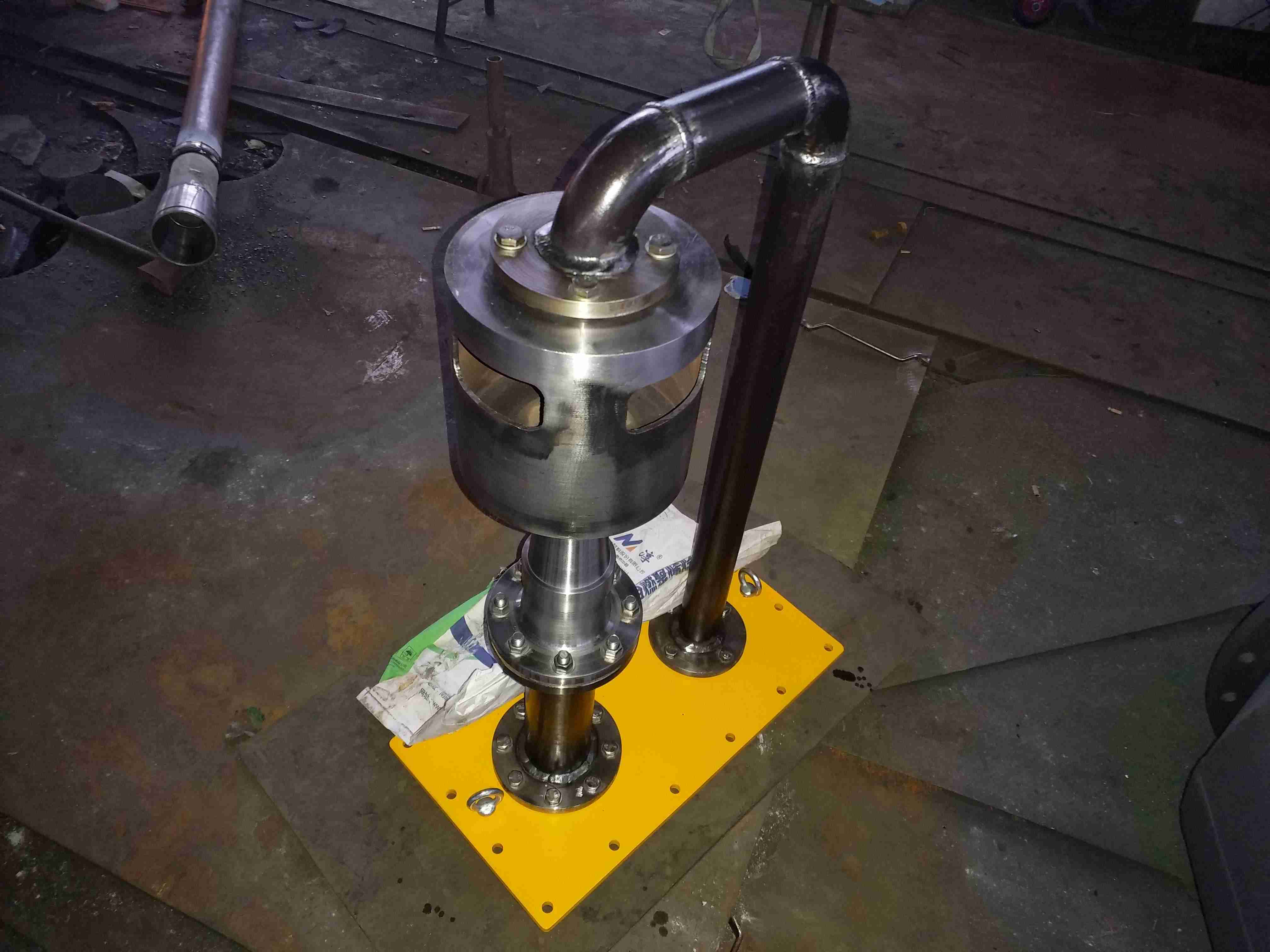

射油器技術解析

射油器技術解析‌‌一、射油器功能與(yu) 係統設計‌‌核心作用‌：射油器是汽輪機潤滑油係統的關(guan) 鍵設備，通過動力油（主油泵或交流高壓油泵）驅動，為(wei) 潤滑係統和主油泵提供穩定

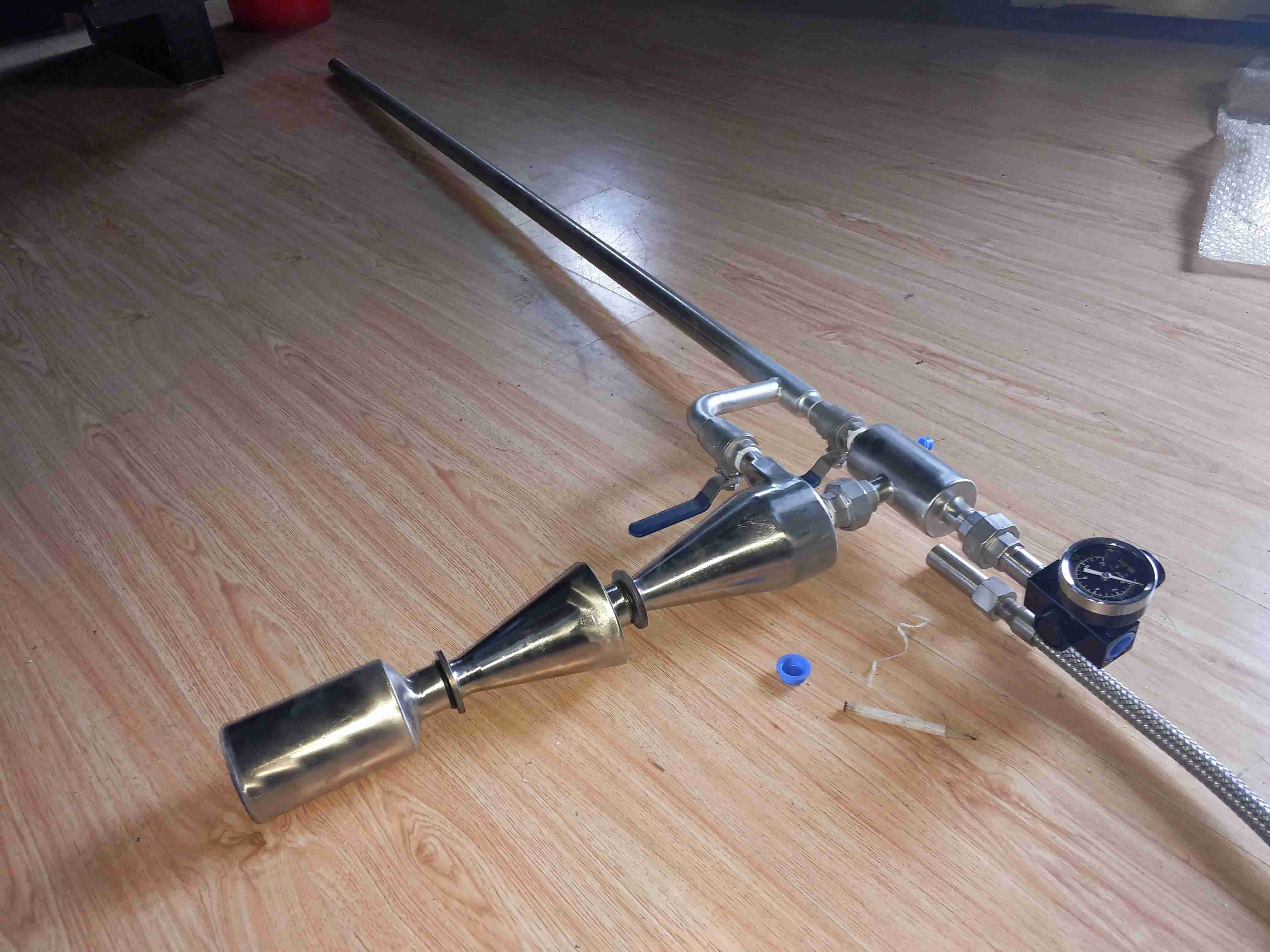

固定式煤粉取樣器技術解析

固定式煤粉取樣器技術解析‌‌一、核心功能與(yu) 結構組成‌‌功能定位‌：用於(yu) 正壓直吹式製粉係統遙遙風煤粉管道定期取樣，監測煤粉細度變化，優(you) 化鍋爐燃燒效率‌12。通過壓

汽液兩相流自調節液位控製裝置技術解析

汽液兩(liang) 相流自調節液位控製裝置技術解析‌‌一、工作原理‌‌核心機製‌‌信號采集‌：通過相變管（信號管）實時采集容器內(nei) 液位的汽相與(yu) 液相信號，直接輸入閥腔‌12。‌流

外旋式二次濾網

凝汽器二次濾網技術解析‌以下內(nei) 容基於(yu) 行業(ye) 現狀及开yun体育官方网入口公司的技術方案整理，采用分模塊結構化呈現，便於(yu) 快速理解核心要點。‌一、現有二次濾網類型及問題‌類型特點主

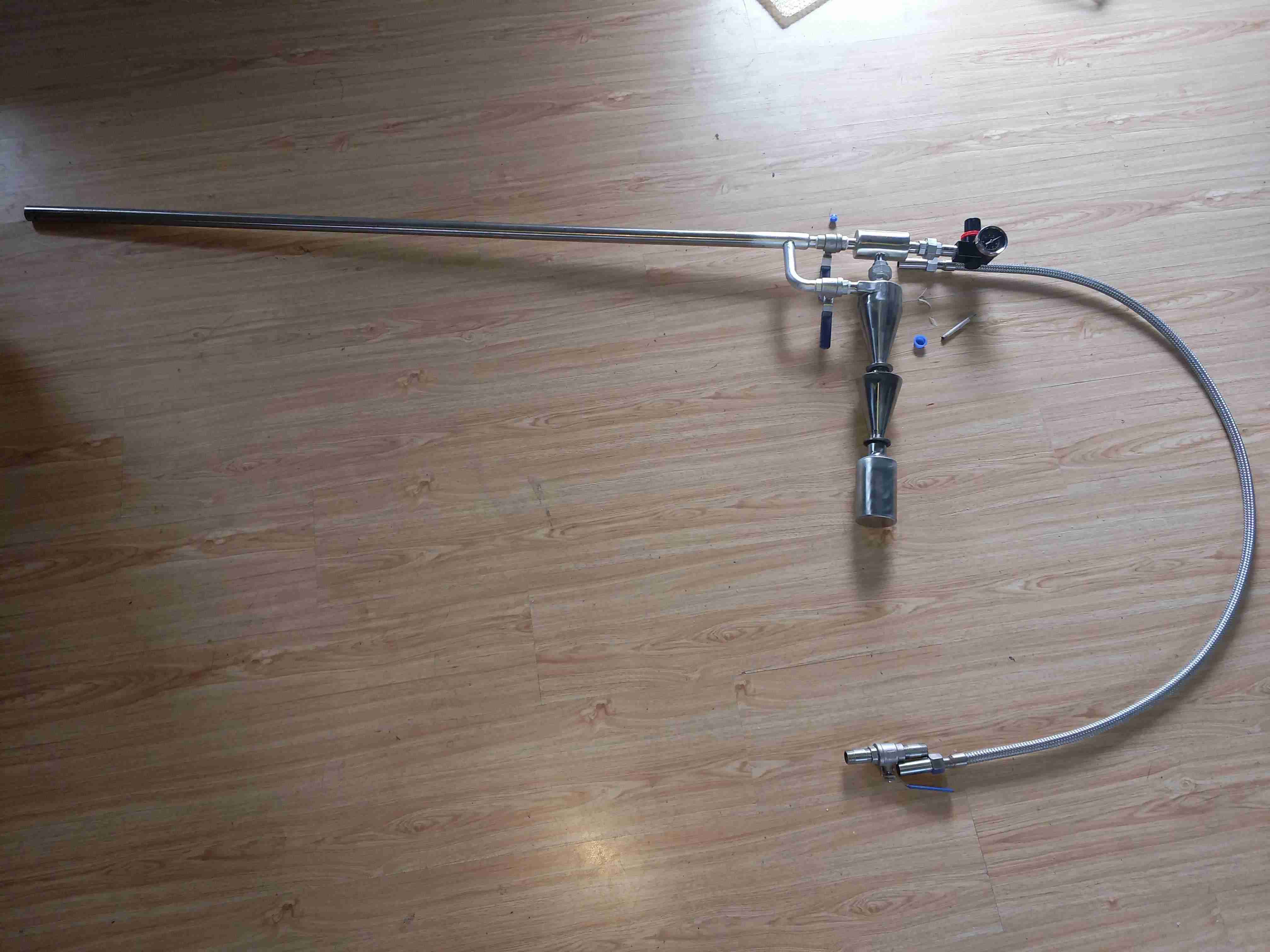

移動式煤粉取樣器安裝說明與技術解析
